硫酸亞鐵如何從鈦白粉中分離出來(lái)

      鈦白粉的生產(chǎn)方法有硫酸法和氯化法兩種，由于氯化法的生產(chǎn)成本要高于硫酸法。所以目前大多采用硫酸法生產(chǎn)鈦白粉，在生產(chǎn)鈦白粉的過(guò)程當(dāng)中會(huì)產(chǎn)生大量的硫酸亞鐵，并且硫酸亞鐵會(huì)影響到鈦白粉的質(zhì)量，如鈦白粉的顏色與性能都會(huì)受到影響。所以我們必須從鈦白粉中將硫酸亞鐵分離出去。

     鈦白粉是經(jīng)過(guò)對(duì)鈦鐵礦的提取加工而得。在提取過(guò)程中將鈦鐵礦酸解，然后再進(jìn)行一個(gè)還原反應(yīng)，反應(yīng)后得出的鈦液中就含有大量的副產(chǎn)品可溶性鐵鹽硫酸亞鐵，我們需要采取的方法是將鈦液進(jìn)行冷卻結(jié)晶的方法使得硫酸亞鐵從鈦液中分離出來(lái),也就是說(shuō)以七水硫酸亞鐵的形式結(jié)晶出來(lái)。

     將硫酸亞鐵從鈦液中結(jié)晶出來(lái)，也就是將其過(guò)飽合或者過(guò)冷度，溫度越低，硫酸亞鐵的晶體結(jié)晶的速度就越快。我們將鈦液的溶液冷卻或者蒸發(fā)使得鈦液中的溶質(zhì)溶解度達(dá)到過(guò)飽和后，然后才能析出七水硫酸亞鐵結(jié)晶體。

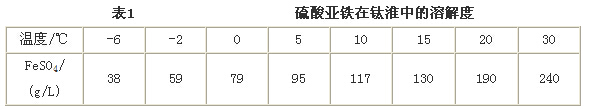

     主要析出方法有兩種，一種是除掉一小部份溶劑，使得它達(dá)到一個(gè)過(guò)飽合狀態(tài)從而再析出結(jié)晶。第二種是因?yàn)椴煌瑴囟认氯苜|(zhì)的溶解度是不同的，所以可以通過(guò)降低溫度去達(dá)到一個(gè)降低溶解度的目的。使得它達(dá)到一個(gè)過(guò)飽合狀態(tài)從而再析出結(jié)晶。表1為TiO2濃度為120g/L;有效酸240g/L的鈦液里面的硫酸亞鐵在不同溫度下的溶解度。


相關(guān)文章：------------- 以硫酸亞鐵為原料制備聚合硫酸鐵

本文章來(lái)源由硫酸亞鐵廠家原創(chuàng)，轉(zhuǎn)載請(qǐng)注明地址：http://www.sirel.com.cn/xnews/215.html
